EMC整改设计中空间辐射形成的原因

时间:2022-03-18 来源:admin 点击:

EMC整改设计中空间辐射形成的原因



在电磁兼容EMC整改设计中空间辐射形成的原因,回答以下关于电磁兼容EMC整改问题。电磁兼容EMC整改设计中空间辐射形成的原因,一般产品检验,例如电器行业EMI辐射发射测试:



1、如何选择最大峰值在30Mhz以上的点



2、峰值与准峰值之差



3、如何获得平均值,以便与标准中的平均值进行比较



空间辐射是由于电路中存在回路,恰好有天线向外发射,产生外部辐射;发射的辐射是由于电路的耦合,导致一些信号耦合到电源端,对电网造成干扰。

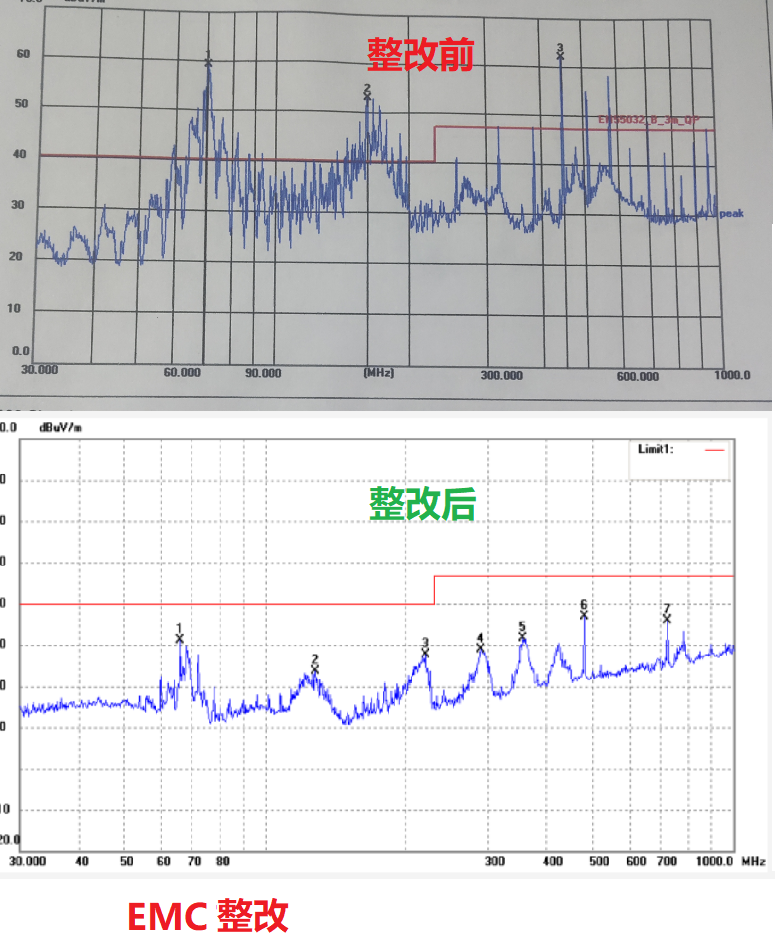

 EMC整改设计中空间辐射形成的原因(图1)

因为0.15MHz~30MHz的频率比较低,很容易耦合到传输线。通过大量实验证明,在0.15MHz~30MHz范围内,该频段的骚扰容易发生。当然也有频率较低的测试,比如9KHz~0.15MHz,这是测试灯具类产品需要测试的频段。对于30MHz以上的较高频率段,干扰信号不易出现在传输线路上,容易辐射到空间,因此空间辐射干扰测试的频率较高。最后,空间辐射测试是3m10m。事实上,法规提出,在开放空间的测试是最准确的。对于3m测试,标准给出的限值由10m限值换算而来。由于测试距离较近,不可避免会出现电磁波的反射、叠加等问题,建造一个10m暗室的成本远高于3m暗室。所以,理论上3m10m测试是一样的,但由于上诉问题,结果会因为场地问题而出现偏差,只要不影响整体的测试结果。
