整改EMC的方法

一智牛科技成立于中国深圳，是一家集电子保护元器件自主研发、生产、销售及EMC设计、EMC技术支持的高科技企业，其长期致力于为广大客户，提供从产品认证+EMC器件+EMC设计&整改的一站式服务。

EMC(Electromagneticcompatibility)就是我们常说的电磁兼容技术。它包含了EMI和EMS的要求，即在电气设备或系统共同的电磁环境条件下，不受电磁环境的影响，也不干扰环境。

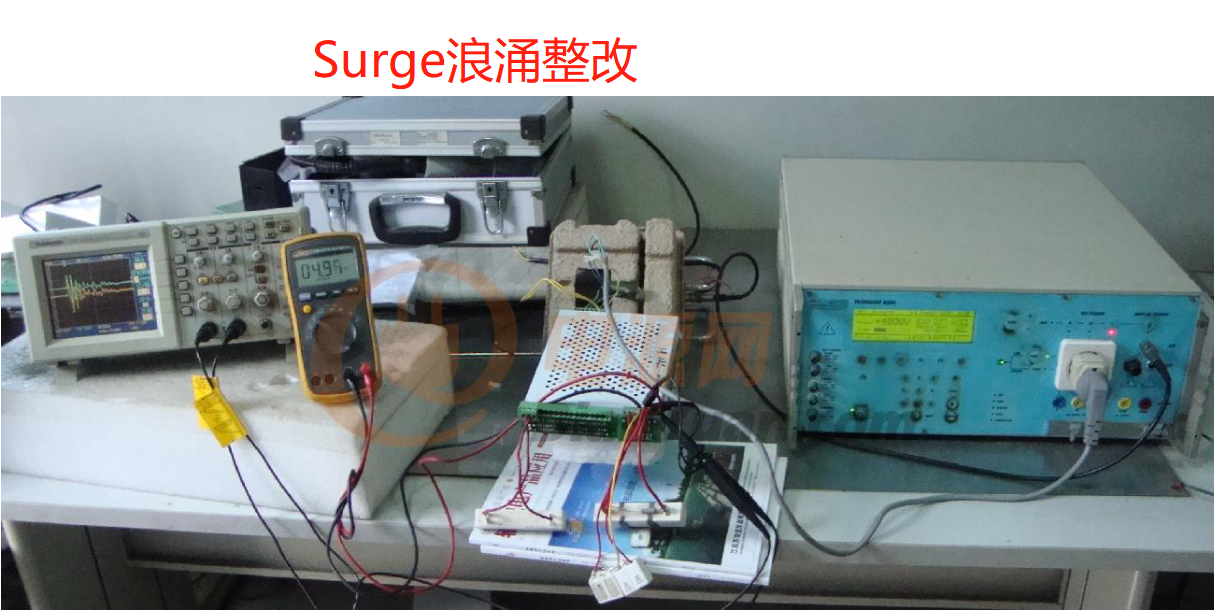

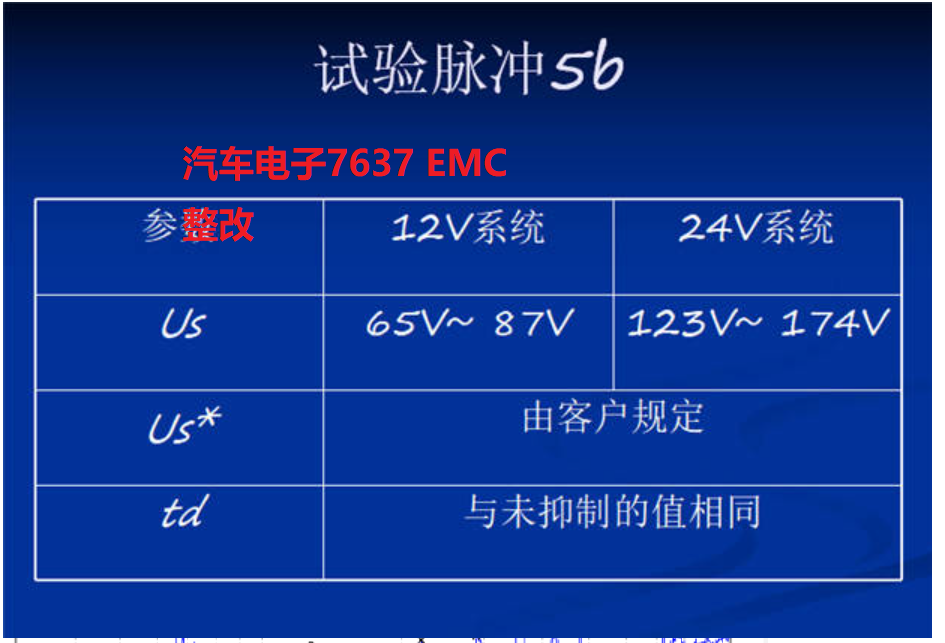

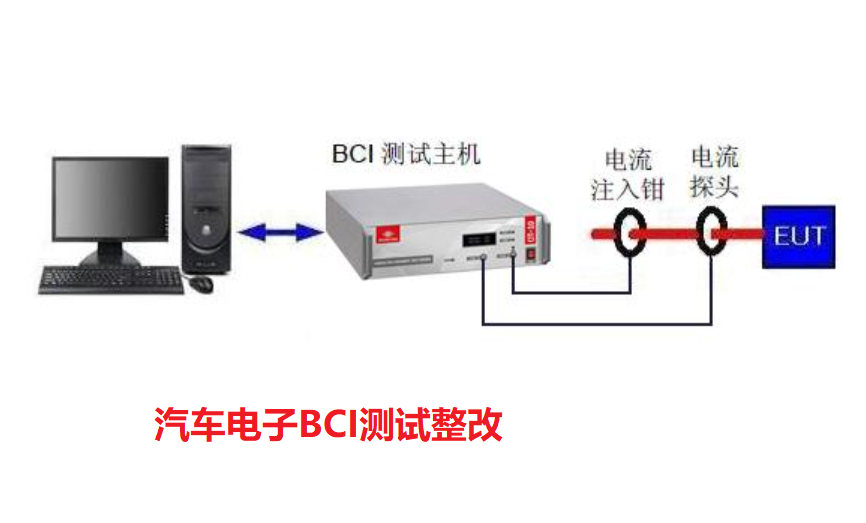

整改EMC的方法

首先，根据实际情况诊断产品，分析干扰源及其相互干扰的途径和方法。根据分析结果，有针对性地进行整改。

一般来说，主要的整改方法如下:

1.在找到干扰源的基础上，减弱干扰源可以在允许的范围内减弱。减弱源的方法一般如下:

a.在IC的Vcc和GND之间加去耦电容，其容量在0.01μF至0.1μF之间，安装时注意电容的引线，使其越短越好。

b.在保证灵敏度和信噪比的情况下增加衰减器。例如，VCD.DVD视盘机中的晶振对电磁兼容性有严重影响，降低其幅度是可行的方法之一，但并非唯一的解决办法。

c.另一种间接方法是使信号线远离干扰源。

2.在电子设备中，线间耦合是一种重要的方式，也是干扰的重要原因，因为频率因素大致可以分为高频耦合和低频耦合。由于耦合方式不同，整改方法也不同。下面分别讨论:

(1)低频耦合是指导线长度等于或小于1/16波长，低频耦合可分为电场和磁场耦合。

电场耦合的物理模型是电容耦合，因此整改的主要目的是减少分布式耦合电容或耦合量。

A.增加电路间距是减少电容分布最有效的方法。

B.增加高导电屏蔽，使屏蔽单点接地能有效抑制低频电场干扰。

C.增加滤波器可以减少两个电路之间的耦合。

D.降低输入阻抗，例如CMOS电路的输入阻抗入阻抗非常高，对电场干扰极其敏感。它可以在允许的范围内在输入端并联一个电容或低电阻。

磁耦合的物理模型是电感耦合，主要通过线间的分布互感耦合。因此，整改的主要方法是破坏或减少耦合量，一般可采用以下方法:

a.添加滤波器时，注意滤波器的输入输出阻抗及其频率响应。

b.减小敏感回路和源回路的环路面积，即尽量使信号线或载流线接近或扭曲在一起。

c.增加两个电路之间的距离，以减少线间互感，减少耦合。

d.如果可能的话，尽量使敏感与源电路平面正交或接近正交，以减少两个电路的耦合。

e用高导磁材料包裹敏感线，可以有效解决磁场干扰问题。值得注意的是，构成封闭和磁路，努力降低磁路的磁阻会更有效。

(2)高频耦合是指由于电路中电压和电流的驻波，长于1/4波长的布线会增加耦合量，可以通过以下方法解决:

a.尽量缩短接地线，尽量与外壳接地。

b.重新整理滤波器的输入输出线，防止输入输出线之间的耦合，确保滤波器的滤波效果不变差。

c.屏蔽电缆屏蔽层采用多点接地。

d.将连接器的悬空插针连接到地电位，以防止其天线效应。

一智牛主营业务：

       l 产品认证：电子产品认证法规咨询，国内外产品认证的申请；

       l EMC技术：EMC设计，EMC整改，ＥＭＣ培训；

       l 物料配套：磁性器件（磁珠，共模，滤波器）、瞬态器件（ESD,TVS,TSS，GAS,MOV）、导电材料、吸波材料、电子器件及模块定制开发。

3.改进地线系统

理想的接地线是零阻抗和零电位的物理实体，它不仅是信号的参考点，而且在电流流过时不会产生电压下降。这种理想的地线在特定的电气电子设备中是不存在的，当电流流过地线时，必然会产生电压降。因此，根据地线干扰的形成机制，可以归结为以下两点:一是降低低阻抗和电源馈线阻抗。二是正确选择接地方式，阻隔地环路，按接地方式分为悬浮地、单点接地、多点接地、混合接地。如果敏感线的干扰主要来自外部空间或系统外壳，此时可以通过悬浮地解决，但悬浮地设备容易产生静电积累，当电荷达到一定程度时，就会产生静电放电，因此悬浮地不适合普通电子设备。单点接地适用于低频电路。为了防止工频电流等杂散电流在信号接地线各点之间产生地电位差，信号接地线与电源和安全接地线隔离，在电源接地点单点连接。单点接地主要适用于频率低于3MHz的情况。多点接地是高频信号唯一实用的接地方式，射频时会呈现传输线的特点。为了使多点接地有效，当接地导体长度超过最高频率的1/8波长时，多点接地需要等电位接地平面。多点接地适用于300KHz以上。混合接地适用于高频低频电子线路。

4.屏蔽

屏蔽是提高电子系统和电子设备电磁兼容性的重要措施之一，可以有效抑制通过空间传播的各种电磁干扰。屏蔽按机理可分为磁场屏蔽、电场屏蔽和电磁屏蔽。电场屏蔽应注意以下几点:

A.选择导电性高的材料，并有良好的接地。

B.正确选择接地点和合理形状，最好直接接地屏蔽。磁屏蔽通常只是指DC或低频磁场的屏蔽，其屏蔽效率远不如电场屏蔽和电磁屏蔽。磁屏蔽往往是工程的重点，磁屏蔽时:

a.选择铁磁性材料

b.磁屏蔽体应远离磁性元件，防止磁短路。

可采用双层屏蔽甚至三层屏蔽。

d.屏蔽体上方的开口应注意开口方向，使缝的长边尽可能平行于磁通流方向，使磁路长度最小化。一般来说，磁屏蔽不需要接地，但为了防止电场感应，最好接地。当电磁场通过金属或对电磁场有衰减作用的阻挡体时，会受到一定程度的衰减，即对电磁场产生屏蔽作用。在实际整改过程中，根据具体需要，选择屏蔽体的形状、大小、接地方式等。

5.改变电路板的布线结构。

有些频率点是由电路板上布线分布参数决定的，通过上述方法并不有用。这种整改通过在布线中增加小电感、电容和磁珠来改变电路参数结构，使其移动到限值要求较高的频率点。为了从根本上解决这种干扰的影响，需要重新布线。

总结:总之，以上方法有利于提高电磁兼容性，但应用最广泛的方法是改变接地结构和电线电缆的分类整理。这些方法不仅节约成本，而且是最有效的整改方法。虽然屏蔽会增加成本，但其屏蔽效率有时是其他方法无法比拟的。因此，在实际整改中，应改变接地结构。电线电缆的分类整理和屏蔽方法主要是辅以其他方法。
