智能多炫低音炮音箱ESD整改—音律的美妙

    深圳一智牛科技公司专注于汽车电子、医疗、军工、AI智能、工控、机器人、5G通讯、消费类等产品的EMC整改；拥有一支技术精湛，经验丰富的EMC整改队伍，业内顶尖的技术专家，二十余年宝贵的整改实战经验。展望未来，我公司将一如既往，秉承信誉第一、客户至上的经营理念，为社会各界提供优质的服务！我们期待成为您的朋友，与您携手，共创美好明天！

一、

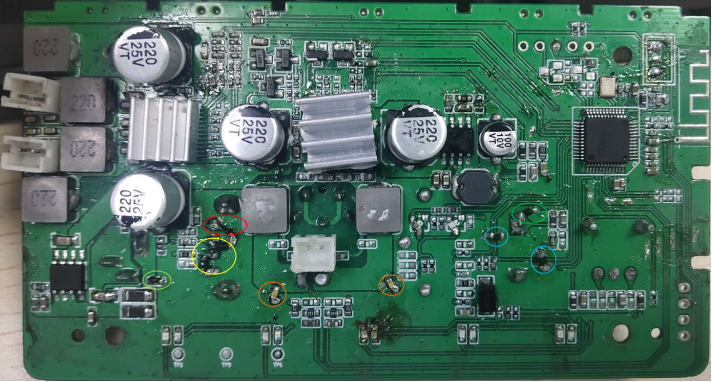

    如下图所示：浅绿色圈圈对地并一个ESD，黄色圈圈USB端口的USB_DP、USB_DM两个信号脚各对地并一个ESD,红色圈圈USB_VCC脚对地并一个ESD，绿色圈圈对地并一个ESD，蓝色圈圈用120欧磁珠将两个断开的地连接起来,橙色圈圈各对地并一个100PF电容。

二、

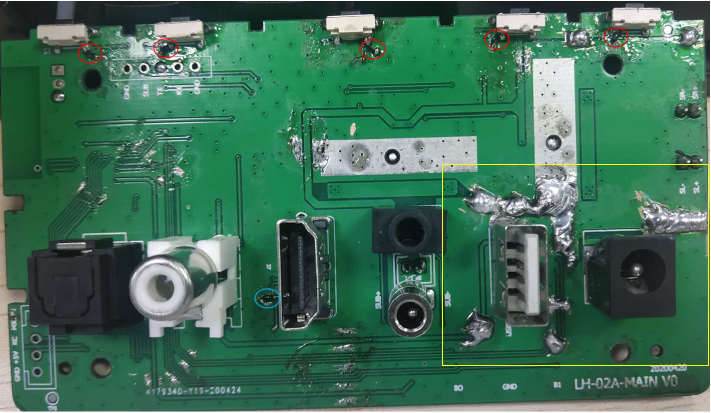

   如下图所示：红色圈圈各对地并一个ESD，蓝色圈圈HDMI端口18脚HDMI_VCC对地并一个ESD（，黄色方框将分断开的地连接起来形成完整的地平面。

三、主板上焊根接地线引到纱网上，主控芯片加屏蔽罩。

四、总结：从刚拿过来接触2KV、空气5KV会打死机，通过整改提升到接触6KV、空气15KV。
