无人驾驶智能汽车中控屏的辐射、RS、CE、CS、ESD、7637、BCI整改—科技强国引领世界

      无人驾驶汽车是通过车载传感系统感知道路环境，自动规划行车路线并控制车辆到达预定目标的智能汽车,它是集自动控制、体系结构、人工智能、视觉计算等众多技术于一体，是计算机科学、模式识别和智能控制技术高度发展的产物，也是衡量一个国家科研实力和工业水平的一个重要标志，在国防和国民经济领域具有广阔的应用前景。如下某知名车厂的无人驾驶智能汽车中控屏的辐射、RS、CE、CS、ESD、7637、BCI整改案例讲解：

一、整改前现象是RE辐射Fail、CE电压法&电流法Fail、CS辐射抗扰度（10V/m、驻留3s）Fail、ESD静电放电接触2KV、空气5KVFail、BCI         雪花点很严重、7637 Fail。

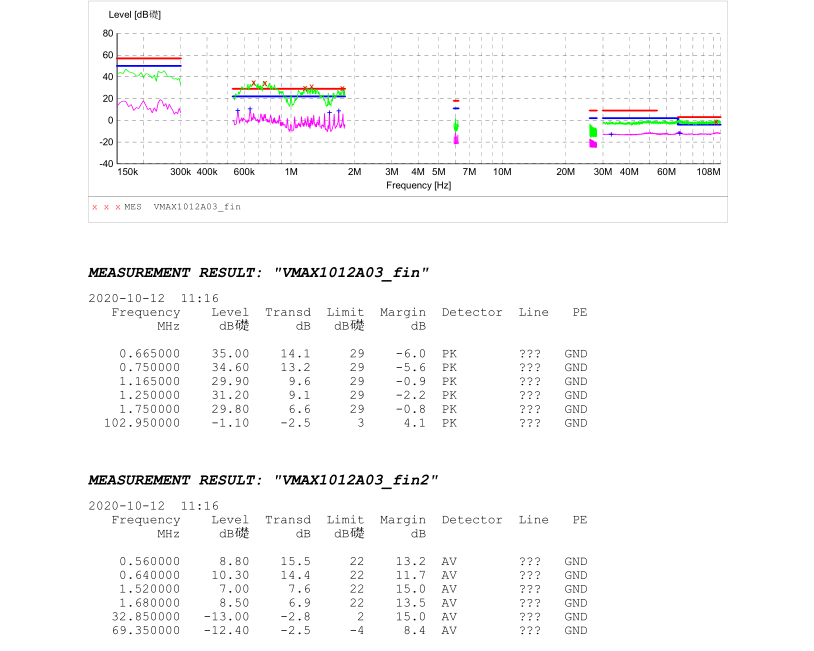

二、整改前传导数据

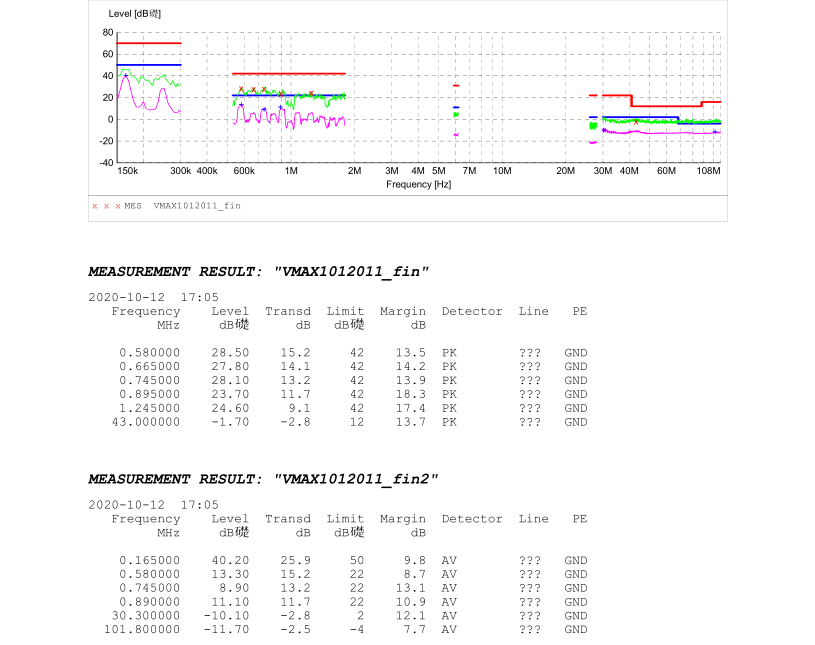

三、整改后传导数据

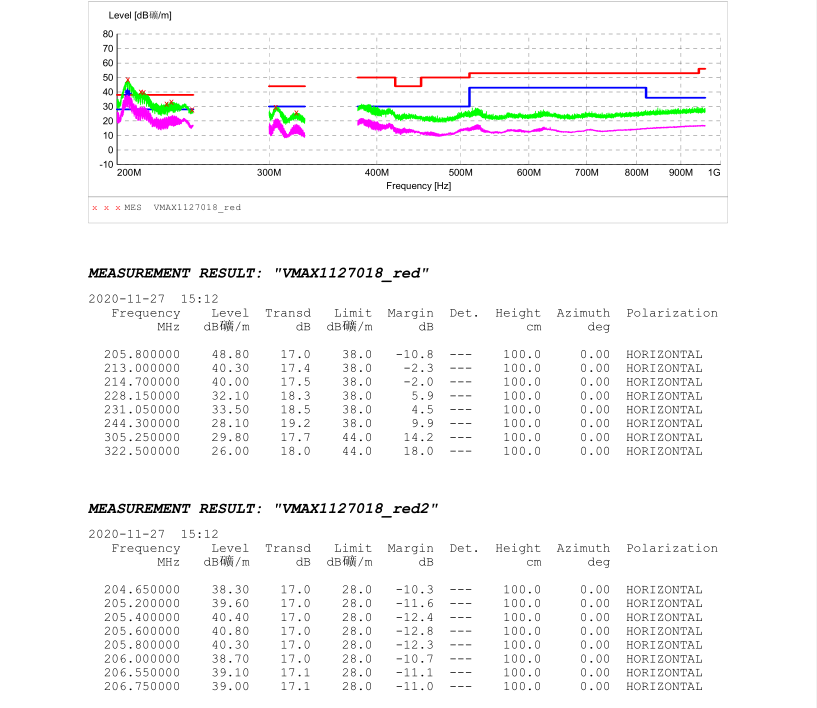

四、整改前辐射数据

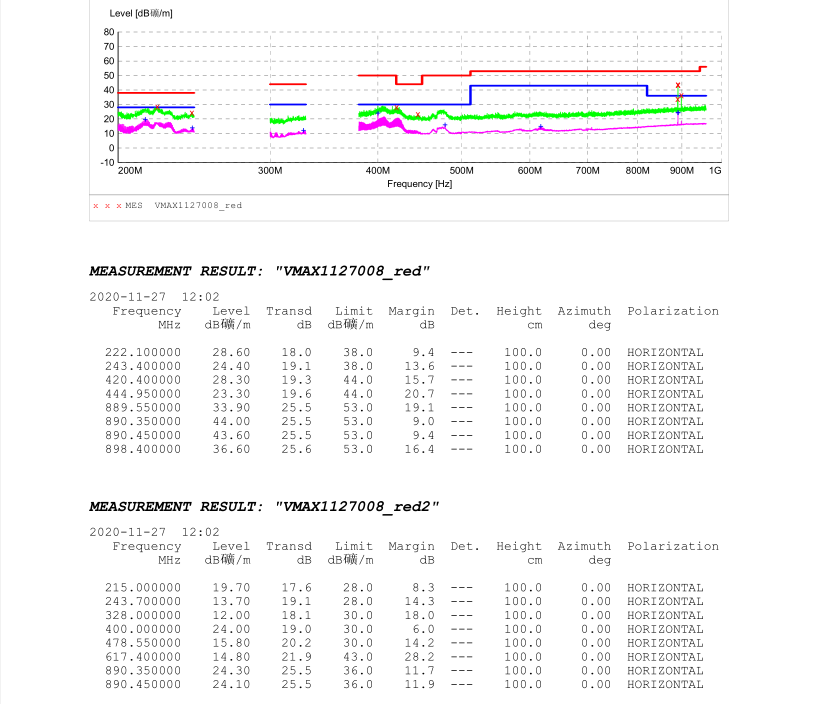

五、整改后辐射数据

六、技术难点分析

    1、BCI80MHz 失败：CAN 回路 受到干扰；

    2、BCI28-30MHz失败：主芯片KEAZ128MLK4供电回路受到干扰；

    3、BCI过程中Q1与Q2损坏：过压或过流损坏；

    4、3b失败：主芯片KEAZ128MLK4损坏；

    5、5b失败：TVS1 功率1500W偏低，损坏；

    6、CE与RE失败：超标，主因是机外带电机的辅助设备如气泵、水泵、雨刷等辅助设备造成。
