网络交换机的EMI、EMS整改—5G通讯产品

       随着云计算和虚拟化技术的迅速发展， 数据中心业务的融合，对交换机的性能、功能、可靠性等提出了更高的要求。但由于数据中心交换机能够承载各种业务，对数据的传输提供较 好的保障。而数据中心交换机将来还会承载未来更多的业务，对未来网络的发展有很好的扩展性。如下是我司给某知名厂商生产的网络交换机的EMI、EMS整改：

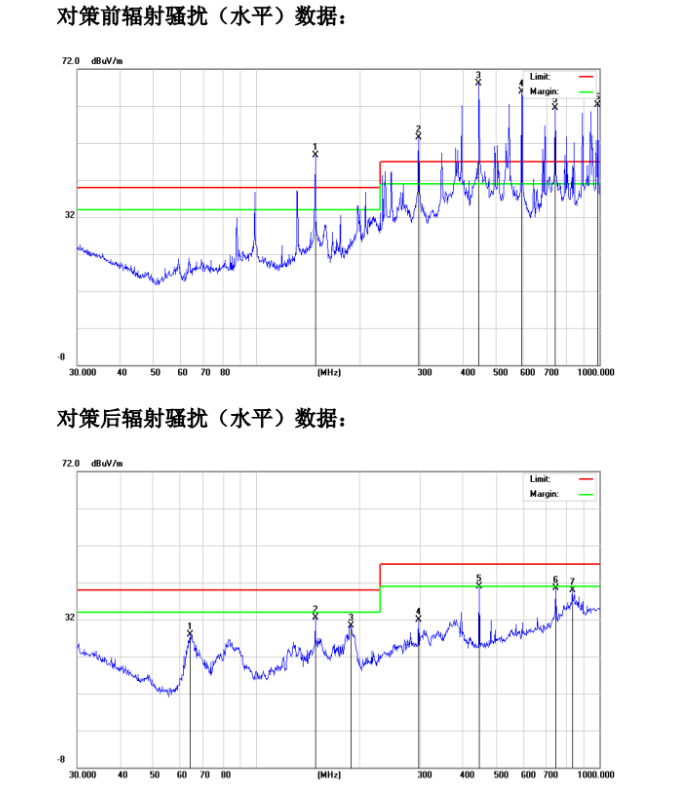

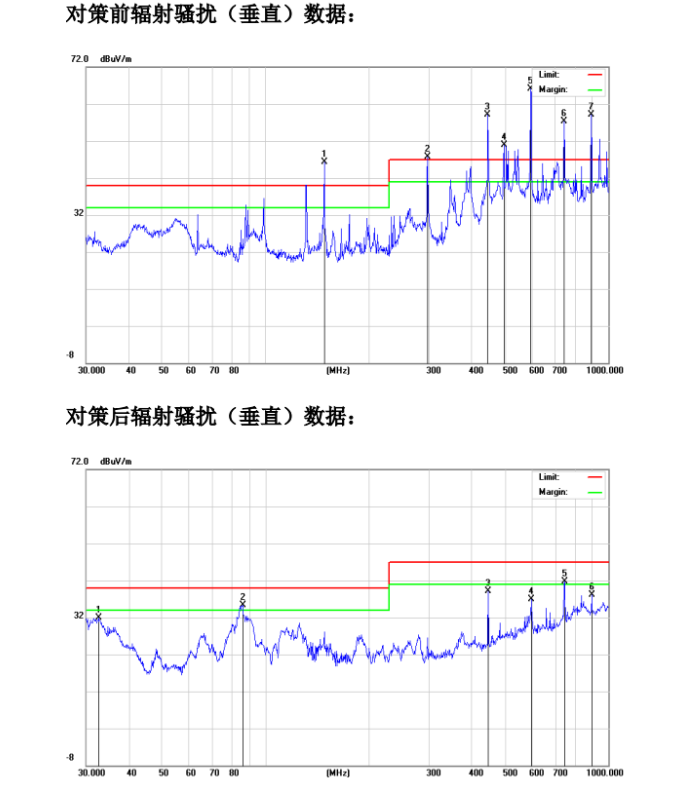

一、EMI整改前、整改后数据对比

二、整改对策如下：

   1、将隔开的GND与全部连起来。

   2、上、下两片PCB的地用金属顶针搭接起来。

   3、线缆统一走板边缘。

4、各网口每对差分对串共模且对地并5pF电容。

5、晶振回路电阻改为100欧，对地串20PF电容。

6、主芯片屏蔽起来。
